隔离放大器特点
点击次数:414  更新时间:2020-09-22  【打印此页】  【关闭

  隔离放大器是一种输入电路和输出电路之间电气绝缘的放大器,一般采用变压器或光耦合传递信号对模拟信号进行隔离,并按照一定的比例放大。在这个隔离、放大的过程中要保证输出的信号失真要小,线性度、精度、带宽、隔离耐压等参数都要达到使用要求。对被测对象和数据采集系统予以隔离,从而提高共模抑制比,同时保护电子仪器设备和人身安全。

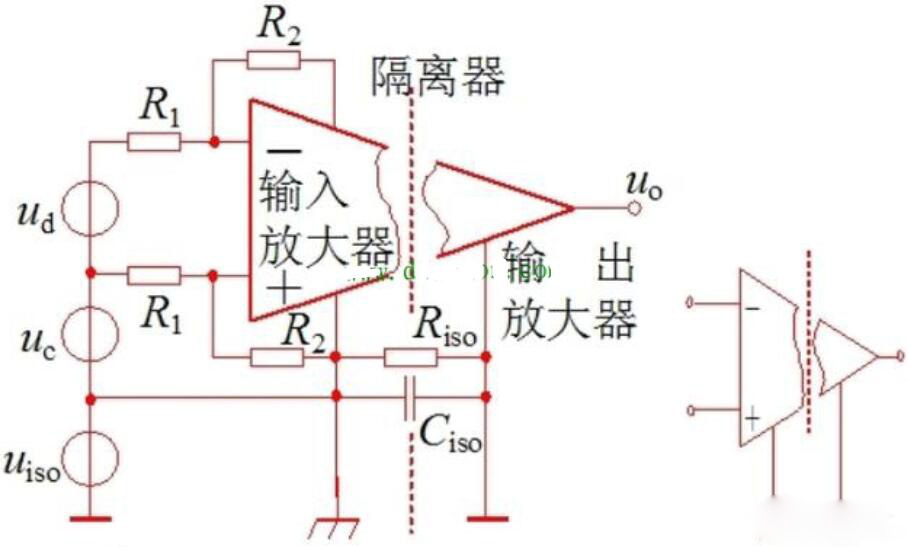

  隔离放大电路为一种较为特殊的测量放大电路,它的输入及输出端跟电源电路间并没有直接的电路耦合。这说明什么?说明三者之间在信号传输过程中并未有共同的接地端,但是在输入电路跟放大器输出之间会有欧姆隔离器件。


  隔离放大电路的信号跟电源全部是通过变压器耦合或者光耦合传递,其最主要的作用是在便携式测量仪器跟特定测控系统中,能够在噪音环境下以高阻抗、高共模抑制能力来传递信号。


  虽然普通的差动放大电路跟测量放大电路同样能够抑制共模干扰,但是此过程中,电路不允许共模干扰电压超过电源电压。而隔离放大器不但具备抑制共模干扰能力,还具有很高的共模电压承受能力,上千伏基本都没问题。
