高速光耦如何选型!
点击次数:515  更新时间:2020-09-19  【打印此页】  【关闭
光耦是隔离传输器件,原边给定信号,副边回路就会输出经过隔离的信号。

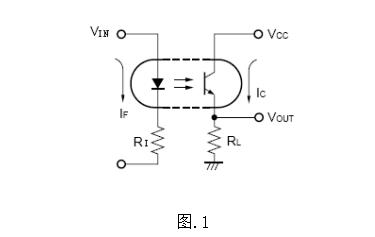

以下图来说明光耦继电器的工作:原边输入信号Vin,施加到原边的发光二极管和Ri上产生光耦的输入电流If,If驱动发光二极管,使得副边的光敏三极管导通,回路VCC、RL产生Ic,Ic经过RL产生Vout,达到传递信号的目的。原边副边直接的驱动关联是CTR(电流传输比),要满足Ic≤If*CTR。



光耦继电器替代---先进光半导体
(华南微半导体)光耦继电器主要的参数是什么?


1、反向电流IR:在被测管两端加规定反向工作电压VR时,二极管中流过的电流。


2、反向击穿电压VBR:被测管通过的反向电流IR为规定值时,在两极间所产生的电压降。


3、正向压降VF:二极管通过的正向电流为规定值时,正负极之间所产生的电压降。


4、正向电流IF:在被测管两端加一定的正向电压时二极管中流过的电流。结电容CJ:在规定偏压下,被测管两端的电容值。


5、反向击穿电压V(BR)CEO:发光二极管开路,集电极电流IC为规定值,集电极与发射集间的电压降。


6、输出饱和压降VCE(sat):发光二极管工作电流IF和集电极电流IC为规定值时,并保持IC/IF≤CTRmin时(CTRmin在被测管技术条件中规定)集电极与发射极之间的电压降。


7、反向截止电流ICEO:发光二极管开路,集电极至发射极间的电压为规定值时,流过集电极的电流为反向截止电流。


8、电流传输比CTR:输出管的工作电压为规定值时,输出电流和发光二极管正向电流之比为电流传输比CTR。


9、脉冲上升时间tr,下降时间tf:光耦合器在规定工作条件下,发光二极管输入规定电流IFP的脉冲波,输出端管则输出相应的脉冲波,从输出脉冲前沿幅度的10%到90%,所需时间为脉冲上升时间tr。从输出脉冲后沿幅度的90%到10%,所需时间为脉冲下降时间tf。


10、传输延迟时间tPHL,tPLH:从输入脉冲前沿幅度的50%到输出脉冲电平下降到1.5V时所需时间为传输延迟时间tPHL。从输入脉冲后沿幅度的50%到输出脉冲电平上升到1.5V时所需时间为传输延迟时间tPLH。


11、入出间隔离电容CIO:光耦合器件输入端和输出端之间的电容值。


12、入出间隔离电阻RIO:半导体光耦合器输入端和输出端之间的绝缘电阻值。


13、入出间隔离电压VIO:光耦合器输入端和输出端之间绝缘耐压值。


国产光耦厂家---先进光半导体
高速光耦介绍:


光耦合器(简称光耦)是开关电源电路中常用的器件。光电耦合器分为两种:一种为非线性光耦,另一种为线性光耦。


常用的4N系列光耦属于非线性光耦,常用的线性光耦是PC817A—C系列。


非线性光耦的电流传输特性曲线是非线性的,这类光耦适合于弄开关信号的传输,不适合于传输模拟量。线性光耦的电流传输手特性曲线接进直线,并且小信号时性能较好,能以线性特性进行隔离控制。


开关电源中常用的光耦是线性光耦。如果使用非线性光耦,有可能使振荡波形变坏,严重时出现寄生振荡,使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。由此产生的后果是对彩电,彩显,VCD,DCD等等,将在图像画面上产生干扰。同时电源带负载能力下降。

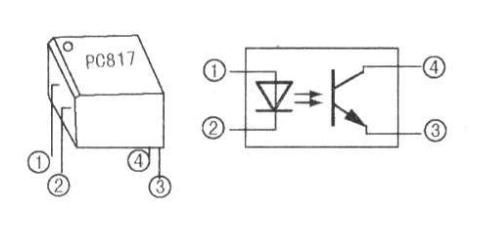

在彩电,显示器等开关电源维修中如果光耦损坏,一定要用线性光耦代换。常用的4脚线性光耦有PC817A-C。TLP521等常用的六脚线性光耦有:TLP632TLP532PC614PC714PS2031等。常用的4N254N264N354N36是不适合用于开关电源中的,因为这4种光耦均属于非线性光耦。


高速光耦的应用

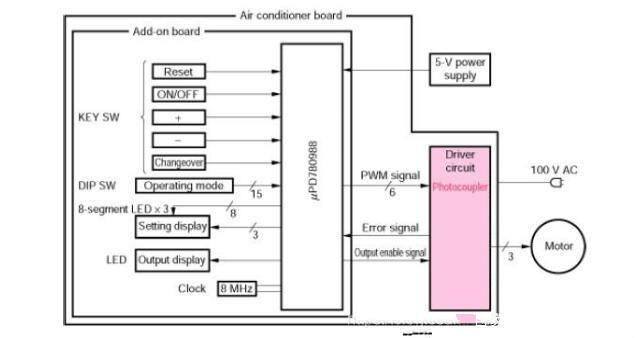

1、高速光耦应用在空调



国产光耦替代---先进光半导体

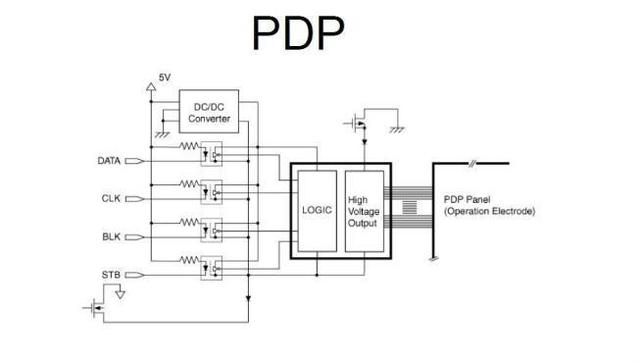

2、高速光耦应用在驱动电源



光电耦合器---先进光半导体
